城市轨道交通车辆电路实训平台将司机操纵台关键设、继电器组合、实物电路连接板、可视化电路原理图、采集与控制模块集成在一起，搭建车辆主要控制电路，模拟电路的运行过程。学员通过导线连接、开关操作、故障排除及可视化原理，直观地学习电气控制系统的运行机制，增强理论与实践的结合能力。

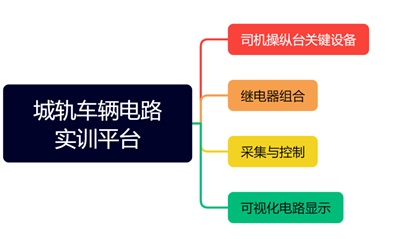

系统框架如下：

系统特色及功能如下：

• 典型器件与电路：包含轨道交通电气控制电路中的典型器件和电路。
• 控制过程模拟：模拟控制电路的运行过程，学员能够观察和理解电路。
• 实时检测与显示：能实时检测并显示电路的得电状态，帮助学员直观理解控制电路的运行原理。
• 手动测量与故障排查：提供器件连接节点的手动测量功能，学员可以通过常用工具进行故障点查找和排除，增强故障处理能力。
• 理论实践结合：通过手动搭建车辆电路及可视化展示，帮助学员将理论知识与实际操作相结合，提升专业技能。
